Pasy napędowe – rodzaje, budowa i zastosowanie

Pas napędowy przenosi moc z koła napędzającego na koło napędzane – bez tego prostego elementu nie ruszyłaby żadna przekładnia pasowa. W ofercie SAP Polska znajdziesz pasy płaskie, klinowe, zębate, wielorowkowe, a także wykonania specjalne szyte pod konkretny proces produkcyjny. Poniżej opisujemy, czym różnią się poszczególne typy, z czego są zbudowane i jak dobrać właściwy pas do swojej maszyny.



Czym są pasy napędowe i jak działają

Pas napędowy to elastyczny element przenoszący moment obrotowy z silnika na koło napędzane – bez sztywnego, mechanicznego połączenia obu wałów. W pasach płaskich, klinowych i wielorowkowych napęd przenoszony jest przez tarcie. W pasach zębatych – przez zazębienie. Różnica ta ma spore znaczenie praktyczne: tarcie oznacza pewien poślizg i tłumienie drgań, zazębienie – pełną synchronizację, ale mniejszą tolerancję na przeciążenia chwilowe.

Pasy pracują zarówno w napędach otwartych, jak i statycznych czy krzyżowych – dobór zależy od konstrukcji przekładni i wymagań konkretnej maszyny.



Rodzaje pasów napędowych

Podział pasów napędowych wynika przede wszystkim z kształtu ich przekroju i sposobu, w jaki przenoszą napęd.

Pasy napędowe płaskie

Najstarszy typ pasa transmisyjnego – i mimo to wciąż szeroko stosowany. Pracuje na zasadzie tarcia o wypukłe koło pasowe, może przenosić napęd po jednej lub obu stronach. Do jego zalet należy cicha praca i niski pobór energii własnej. Sprawdza się w obrabiarkach, wentylatorach, maszynach włókienniczych (np. skręcarkach), maszynach do obróbki drewna oraz przenośnikach rolkowych.

Zobacz pełną ofertę pasów napędowych płaskich



Pasy napędowe klinowe

Przekrój w kształcie trapezu, praca w profilowanym rowku koła pasowego. Dzięki klinowaniu przenoszą większe obciążenia niż pasy płaskie przy podobnych gabarytach – kosztem nieco większych strat energii i głośniejszej pracy. To najbardziej uniwersalny typ pasa, dominujący w przemyśle ciężkim: przenośnikach, maszynach do obróbki, układach napędowych o dużych obciążeniach.

Zobacz pełną ofertę pasów klinowych



Pasy napędowe zębate

Napęd przenoszony przez zazębienie, nie tarcie – stąd brak poślizgu i pełna synchronizacja obrotów obu kół. Tam, gdzie liczy się precyzja pozycjonowania i powtarzalność ruchu (maszyny drukujące, papiernicze, systemy transportowe, obrabiarki), to zwykle jedyny sensowny wybór. Dodatkowy atut: wysoka odporność na ścieranie przy stosunkowo cichej pracy.

Zobacz pełną ofertę pasów zębatych



Pasy napędowe wielorowkowe (Poly-V)

Wzdłużne rowki na pasie współpracują z odpowiadającymi im rowkami koła pasowego. Taka konstrukcja pozwala pracować przy dużych prędkościach liniowych i małych średnicach kół, a bezkońcowa budowa równomiernie rozkłada naprężenie na całej szerokości pasa. Stosowane zarówno jako element napędowy, jak i transportowy.

Zobacz pełną ofertę pasów wielorowkowych



Pasy inżynieryjne i specjalne

Poza typami standardowymi projektujemy pasy pod konkretny proces produkcyjny – z dodatkowym powleczeniem, zabierakami, perforacją albo niestandardowym profilem. Bazą może być konstrukcja płaska, zębata, klinowa lub wielorowkowa; o ostatecznym kształcie decyduje aplikacja, nie katalog.

Zobacz ofertę pasów inżynieryjnych



Przykład z realizacji – pas do pracy w zapyleniu

Dobry przykład tego, jak modyfikacja konstrukcji pasa rozwiązuje konkretny problem produkcyjny: pas napędowy o wszechstronnym zastosowaniu i wysokiej odporności na ścieranie, który znalazł szczególne zastosowanie w branży drzewnej – tam, gdzie standardowy pas płaski szybko traci skuteczność przez wysokie zapylenie.

Rozwiązaniem okazała się warstwa wierzchnia wyposażona w strukturę rowków wzdłużnych. Rowki odprowadzają pył na bieżąco, dzięki czemu współczynnik tarcia między pasem a kołami pasowymi pozostaje stabilny – bez tego napęd zaczyna się ślizgać, gdy tylko na bieżni zbierze się warstwa drobnego pyłu drzewnego. Sama okładzina wykonana jest z gumy NBR, odpornej na zużycie, oleje i smary.







Budowa pasów napędowych – rodzaje cięgien

Cięgno to warstwa nośna pasa, przenosząca siły rozciągające – i to głównie ono decyduje o tym, do jakich obciążeń i warunków pas się nadaje.

Cięgno poliamidowe (PA) sprawdza się przy dużych obciążeniach – jest sprężyste, odporne na przeciążenia i rozpuszczalniki. Cięgno poliestrowe (E) stawia na elastyczność i małą średnicę przewijania, co pozwala osiągać wysokie prędkości przy niskim zużyciu energii. Cięgno aramidowe (AR) wybiera się zwykle tam, gdzie potrzebny jest długi pas o wysokiej wytrzymałości na rozciąganie, podwyższoną temperaturę i wilgotność.

W praktyce dobór cięgna to pochodna trzech rzeczy: obciążenia, prędkości pracy i warunków środowiskowych panujących przy maszynie.

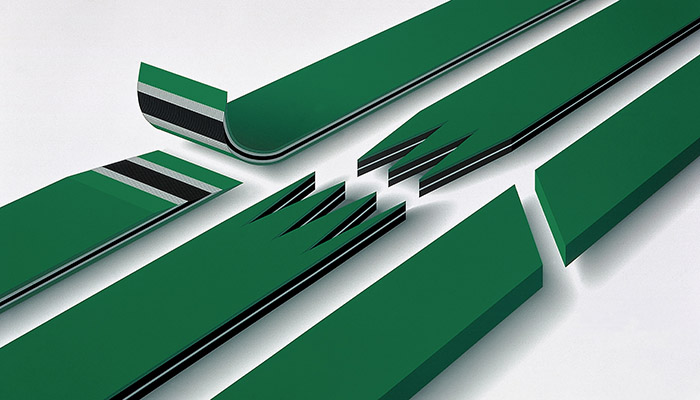

Rodzaje połączeń pasów napędowych

Sposób łączenia pasa w obwód wynika bezpośrednio z rodzaju cięgna. Pasy z cięgnem poliamidowym łączy się na gorąco, za pomocą kleju, na tzw. zakładkę. Pasy z cięgnem poliestrowym i aramidowym łączy się inaczej – metodą bezklejową, tzw. łączeniem palcowym (na zęby), które równomiernie rozkłada naprężenia w miejscu złącza.



Okładziny cierne pasów napędowych

Okładzina cierna to zewnętrzna warstwa pasa – ona właśnie odpowiada za przenoszenie napędu poprzez tarcie o koło pasowe. Najczęściej spotykana jest okładzina gumowa – uniwersalna, o dobrej przyczepności. Tam, gdzie liczy się odporność na ścieranie, oleje i wilgoć, lepiej sprawdza się okładzina poliuretanowa (PU). Rzadziej, w zastosowaniach specjalistycznych, stosuje się okładzinę skórzaną lub chamidową – tę ostatnią tam, gdzie warunki pracy są wyjątkowo wymagające.



Zastosowanie pasów napędowych w przemyśle

Trudno wskazać branżę, w której pasy napędowe by się nie przydały. Najczęściej trafiają do maszyn obróbczych – drewna i metalu (obrabiarki, szlifierki, strugarki), do przemysłu papierniczego i poligraficznego (składarko-sklejarki, maszyny drukujące, złamywaki), do maszyn pakujących i formujących opakowania, maszyn włókienniczych, przenośników i systemów transportu wewnątrzzakładowego, maszyn rolniczych, a także wentylatorów, sprężarek i pomp przemysłowych.



Jak dobrać odpowiedni pas napędowy

Zanim wybierzesz konkretny typ pasa, warto odpowiedzieć sobie na kilka pytań. Jakie obciążenie ma przenosić układ – to w dużej mierze przesądza o typie pasa (płaski, klinowy, zębaty, wielorowkowy) i rodzaju cięgna. Jaka jest prędkość obrotowa i moc napędu – to wpływa na profil i szerokość pasa. Jakie panują warunki pracy – temperatura, wilgoć, obecność olejów czy chemikaliów mogą wymusić okładzinę odporną na te czynniki, najczęściej poliuretanową. Czy poślizg jest w ogóle dopuszczalny – jeśli nie, zostaje właściwie tylko pas zębaty.

Jest jeszcze jedna rzecz, która ma znaczenie niezależnie od typu pasa: współosiowość kół pasowych i prawidłowe naprężenie. Nawet najlepiej dobrany pas szybko się zużyje, jeśli te dwa warunki nie zostaną spełnione.

Jeśli nie masz pewności, który wariant pasuje do Twojej maszyny – napisz albo zadzwoń do naszego działu handlowego. Pomożemy dobrać rozwiązanie do konkretnej aplikacji, a nie do ogólnego opisu z katalogu.



Dlaczego warto wybrać pasy napędowe od producenta – SAP Polska

Jesteśmy producentem, nie tylko dystrybutorem – to oznacza, że oprócz rozwiązań standardowych realizujemy też wykonania na indywidualne zamówienie, dopasowane do konkretnego procesu technologicznego.

SAP Polska to już 20 lat zdobywania doświadczenia we współpracy z firmami z różnych branż. Między innymi branży spożywczej, logistyki a także branży automotive.

Poza standardową ofertą wykonujemy pasy specjalne – z dodatkowym powleczeniem, zabierakami, perforacją czy strukturą rowków wzdłużnych, jak w opisanym wyżej przykładzie z branży drzewnej. Zapewniamy też serwis i wsparcie techniczne w zakresie utrzymania ruchu.



Najczęściej zadawane pytania (FAQ)

Czym różnią się pasy klinowe od pasów płaskich?
Pas klinowy pracuje w profilowanym rowku koła pasowego i przenosi większe obciążenia. Pas płaski opiera się na tarciu o wypukłe koło, pracuje ciszej i zużywa mniej energii, ale sprawdza się przy mniejszych obciążeniach.

Jaki pas napędowy wybrać, gdy poślizg jest niedopuszczalny?
Pas zębaty – zazębienie zamiast tarcia eliminuje poślizg i gwarantuje synchroniczną pracę układu.

Jak długo działa pas napędowy?
To zależy od trzech rzeczy: poprawnego doboru typu i cięgna, prawidłowej instalacji (współosiowość kół, właściwe naprężenie) oraz warunków pracy – temperatury, obciążenia, wilgotności. Regularne przeglądy pozwalają wcześnie wyłapać pierwsze oznaki zużycia.

Czy SAP Polska wykonuje pasy napędowe na wymiar?
Tak. Oprócz oferty standardowej realizujemy wykonania specjalne, dopasowane do indywidualnych wymagań technologicznych – tak jak w przypadku pasa z rowkami wzdłużnymi opisanego wyżej.



Potrzebujesz pomocy w doborze pasa napędowego do swojej maszyny? Skontaktuj się z naszym działem handlowym – doradzimy i przygotujemy indywidualną wycenę.
