Przekładnie mechaniczne są sercem wielu maszyn, zapewniając przenoszenie momentu obrotowego i zmieniając prędkość obrotową. Dwa najczęściej stosowane typy przekładni to planetarne i walcowe. Każda z nich posiada unikalne cechy, które czynią ją odpowiednią do różnych zastosowań. W niniejszym artykule przeanalizujemy różnice między tymi przekładniami, ich zalety oraz typowe zastosowania, aby pomóc w wyborze najlepszego rozwiązania dla Twoich potrzeb.
Budowa i zasada działania przekładni

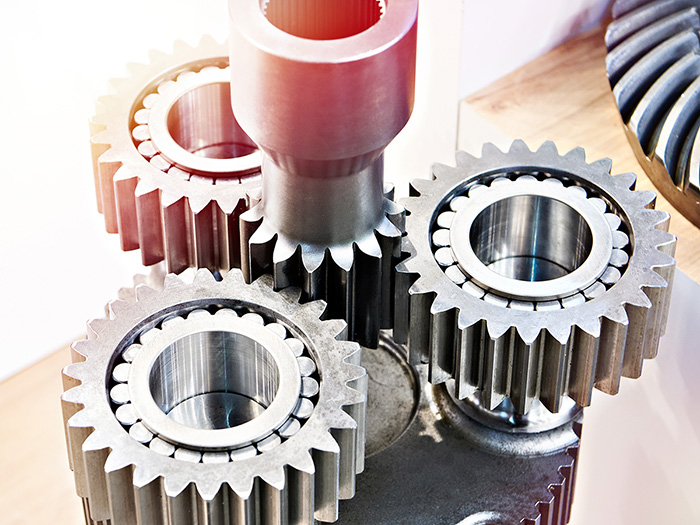

Przekładnie planetarne składają się z trzech podstawowych elementów: koła słonecznego (centralnego), kół planetarnych (obracających się wokół koła słonecznego) oraz wieńca (zewnętrznego koła zębatego). Koła planetarne są zamocowane na wspólnym nośniku (tzw. jarzmie), który przenosi moment obrotowy. Charakterystyczną cechą tej konstrukcji jest równomierny rozkład obciążeń pomiędzy koła planetarne, co pozwala na przenoszenie dużych sił w kompaktowej obudowie.
Przekładnie walcowe, z kolei, wykorzystują zębate koła walcowe o prostych lub skośnych zębach. Przekładnia tego typu działa na zasadzie przenoszenia momentu obrotowego między dwoma równoległymi osiami za pośrednictwem zazębienia. Konstrukcja jest prostsza, ale bardziej podatna na nierównomierne obciążenia w porównaniu z przekładniami planetarnymi.
Kluczowe różnice
Kompaktowość i zdolność przenoszenia obciążeń
Przekładnie planetarne są bardziej kompaktowe w porównaniu z walcowymi, co czyni je idealnymi tam, gdzie przestrzeń jest ograniczona. Dzięki wielopunktowemu zazębieniu mogą przenosić większe obciążenia przy zachowaniu niewielkich wymiarów. Przekładnie walcowe wymagają większej przestrzeni, zwłaszcza w przypadku potrzeby przenoszenia wysokich momentów obrotowych.
Precyzja i efektywność
Przekładnie planetarne charakteryzują się wysoką precyzją i niskimi luzami, co czyni je doskonałym wyborem w aplikacjach wymagających precyzyjnego sterowania, takich jak robotyka czy maszyny CNC. Przekładnie walcowe, choć mniej precyzyjne, są bardzo efektywne energetycznie, co jest istotne w aplikacjach przemysłowych, gdzie efektywność jest priorytetem.
Koszt i złożoność konstrukcji
Ze względu na bardziej skomplikowaną budowę, przekładnie planetarne są zazwyczaj droższe w produkcji i trudniejsze w konserwacji niż walcowe. Przekładnie walcowe, dzięki prostszej konstrukcji, są tańsze i łatwiejsze w serwisowaniu.
Zalety przekładni planetarnych
Wysoka gęstość mocy – Mogą przenosić duże obciążenia przy kompaktowych wymiarach.
Równomierny rozkład obciążeń – Dzięki temu elementy zużywają się wolniej, co zwiększa trwałość.
Wszechstronność – Umożliwiają osiąganie różnych przełożeń dzięki elastyczności konstrukcji.
Cicha praca – Szczególnie w wersjach o precyzyjnym wykonaniu i odpowiednim smarowaniu.
Zalety przekładni walcowych
Efektywność energetyczna – Przy odpowiednim smarowaniu i dopasowaniu mogą osiągać bardzo wysoką sprawność.
Prosta konstrukcja – Ułatwia montaż, konserwację i wymianę elementów.
Niższy koszt – W porównaniu z bardziej zaawansowanymi przekładniami, koszt zakupu i eksploatacji jest niższy.
Odporność na obciążenia udarowe – Wysoka odporność na nagłe zmiany obciążeń czyni je dobrym wyborem w aplikacjach przemysłowych.
Zastosowania przekładni
Przekładnie planetarne znajdują zastosowanie w zaawansowanych technologicznie urządzeniach, takich jak roboty przemysłowe, maszyny CNC, elektrownie wiatrowe czy pojazdy elektryczne. Wszędzie tam, gdzie wymagana jest precyzja, wysoka gęstość mocy i kompaktowe rozmiary, przekładnie planetarne są pierwszym wyborem.
Przekładnie walcowe, dzięki swojej prostocie i efektywności, dominują w aplikacjach przemysłowych, takich jak linie produkcyjne, przenośniki taśmowe, maszyny rolnicze czy urządzenia budowlane. Są również powszechnie stosowane w motoryzacji, szczególnie w skrzyniach biegów i innych mechanizmach napędowych.
Wybór między przekładnią planetarną a walcową zależy od specyficznych wymagań aplikacji. Przekładnie planetarne oferują wysoką precyzję, kompaktowość i zdolność do przenoszenia dużych obciążeń, co czyni je idealnym rozwiązaniem dla zaawansowanych technologicznie urządzeń. Przekładnie walcowe natomiast wyróżniają się prostotą, efektywnością i niższym kosztem, co sprawia, że doskonale sprawdzają się w bardziej standardowych zastosowaniach przemysłowych.
Dobór odpowiedniego typu przekładni powinien uwzględniać zarówno wymagania techniczne, jak i budżetowe. Konsultacja z doświadczonym dostawcą może pomóc w podjęciu najlepszej decyzji, która zagwarantuje optymalną wydajność i trwałość całego systemu mechanicznego.
